Умные крылья энергии: Электрогенераторы

Электрогенератор был изобретен более полутора веков назад. Ветровые колеса приводили в движение мельничные жернова еще с незапамятных времен. Так почему же современные ветрогенераторы – эти машущие гигантскими крыльями флагманы «зеленой энергетики» – требуют для производства высоких технологий? И сможем ли мы у нас, в России, наладить выпуск таких машин, или нам снова придется тратить нефтедоллары и покупать, покупать, покупать?..

Простота базового принципа не всегда означает технологическую простоту, особенно если из конструкции надо «выжать» максимальную эффективность. В теории самолет весьма прост, и братья Райт, создавая свой «Флайер-1», вполне обошлись подручными материалами и индустриальными технологиями гаражного класса. Однако, как известно, первенец мировой авиации улетел не дальше размаха крыльев «Боинга-747», едва подняв в воздух Орвилла Райта в качестве полезной нагрузки. Современные лайнеры пересекают океаны и континенты, поднимают в небо десятки и даже сотни тонн груза. При этом они буквально напичканы хайтеком, который обеспечивает высочайшую функциональность, экономическую эффективность и безопасность эксплуатации. Воплощая в жизнь примитивную схему «ветровое колесо плюс электрогенератор», конструкторы нынешних ветроэнергоустановок мощностью в несколько мегаватт вынуждены также опираться на последние достижения науки и наукоемких производств.

Собственно, у авиации и ветроэнергетики немало общего. И там и там используется подъемная сила, образующаяся при взаимодействии крыла с набегающим потоком воздуха. Однако если для образования подъемной силы под крылом самолета приходится тратить энергию на создание тяги, то ветряк использует естественное движение воздушных потоков, для того чтобы забрать у них энергию и преобразовать ее в электричество. Еще одно принципиальное отличие ВЭУ от авиационных конструкций заключается в том, что их ресурс безостановочной работы составляет годы.

Нужно худеть

Пока размах ветрового колеса невелик, а мощность генератора измеряется в десятках или сотнях кВт, никаких особенных технологий не требуется, однако современная ветроэнергетика ориентируется на поистине гигантские сооружения: на 100–120-метровых башнях устанавливаются имеющие вес в десятки тонн гондолы, а размах лопастей ветрового колеса достигает 130 м. Чем выше башня и чем больше диаметр ротора, тем значительней используемый ветропотенциал. Однако при увеличении линейного размера ветроэнергетической установки (ВЭУ) ее мощность растет в квадратной пропорции, а вес – в кубической. Именно поэтому, как и в авиации, борьба с избыточным весом всей конструкции – один из важнейших приоритетов. Другая серьезная задача – обеспечение устойчивости всей конструкции. ВЭУ представляет собой могучую «голову» на тонкой ножке и подвергается сильнейшему ветровому давлению, раскачивается, вибрирует, и, чтобы ветряк не разрушился и не опрокинулся, требуются сложные расчеты инестандартные технические решения.

Ветроэнергетический хайтек начинается прямо с роторов – внутри окружности самых больших из них спокойно умещается футбольное поле.

Чем совершенней аэродинамический профиль лопастей ветрового колеса, тем выше его КПД. При этом лопасти должны быть прочными и упругими, иначе высотные ветры сломают их как спички. Лопасти также должны иметь минимальный вес, так как повышение массы увеличивает нагрузки на конструкцию в целом и, соответственно, ее цену. В производстве лопастей для ротора, как и в авиапроме, ставка делается на неметаллические композитные материалы при ключевой роли стеклопластика, который как раз и совмещает в себе все требуемые свойства. Внутри лопасти помещается более жесткий каркас с прямоугольным сечением, а внешняя оболочка обеспечивает необходимый профиль крыла, разработанный специально для работы в воздушных потоках с невысокими скоростями. Но оптимальный вес вкупе с аэродинамическими качествами – это еще не все. Ветровое колесо должно обладать длительным рабочим ресурсом. Служить ВЭУ предстоит два десятилетия, и чем меньше на это время придется регламентных и ремонтных работ, тем дешевле обойдется эксплуатация.


Крылом по ветру

Не зря во время бури на корабле спускают паруса – использовать энергию ветра на благо возможно лишь до какого-то предела. Когда дует слишком сильно, приходится защищаться – начинают расти нагрузки на лопасти, на башню, на корпус гондолы. До эпохи мегаваттных ВЭУ проблема защиты ветряка от сильных порывов ветра решалась за счет более массивных башен и более прочных лопастей. Профиль крыльев конструировался таким образом, что при достижении определенной скорости потока воздуха от конца лопасти вниз шло нарастание срыва потока и возникала потеря подъемной силы. Так удавалось предохранить генератор от вращения на нерасчетных оборотах, что привело бы к его поломке. Однако поистине революционным решением, позволившим современным ветроустановкам достичь мегаваттных мощностей, стало введение в конструкцию ВЭУ системы управления углом атаки лопастей (pitch control). Эта интеллектуальная система отслеживает количество энергии, поступающей на ветроколесо, и поддерживает оптимальные обороты за счет поворота лопастей вокруг продольной оси и изменения подъемной силы. Изменение угла атаки выполняется с помощью специальных приводов в ступице, поворачивающих лопасти.

Система pitch control позволяет не только поддерживать вращение ротора в заданном диапазоне скоростей, но и помогает решить проблему безопасности всей ВЭУ– остановить ветроколесо при буревом ветре и избежать резонансного раскачивания башни. Дело в том, что ветрогенератор может попасть в резонанс от некоторых нагрузок – как от пульсации самого воздуха, так и от толчков, которые возникают, когда лопасть проходит мимо башни. Если смотреть издали, этот эффект практически незаметен, но если встать близко к башне, он вполне ощутим. Теперь представим себе, что частота этих толчков попала в резонанс с собственной резонансной частотой колебания башни. Итог нетрудно предсказать – ВЭУ разрушится. Конечно, бороться с этим эффектом можно, повышая частоту колебаний башни, то есть утолщая и утяжеляя ее. Это скажется на стоимости монтажа и материалов. А можно оставить ее изящной, но с помощью системы управления углом атаки заставить ветроколесо быстро проходить опасный режим.

15 тонн как часы

Не менее высокотехнологично и содержимое гондолы ветрогенератора. В большинстве действующих сегодня ВЭУ мегаваттного класса используется мультипликатор – 3–4-ступенчатая система зубчатых передач, которая позволяет повысить обороты с 15 об/мин на валу ветроколеса до 1500 об/мин на валу электрогенератора. И хоть зубчатыми передачами мир давно не удивишь, мультипликатор ВЭУ – случай особый. Современный мультипликатор– это махина весом в 12–15 т, которая имеет КПД не ниже 97%. Это, с одной стороны, весьма габаритная, а с другой – в высшей степени прецизионная механика. Для изготовления мультипликатора требуются высококачественные сплавы, сверхточная обработка поверхности. Особенно это касается высокооборотной ступени – той, что ближе к генератору. Требуются специальные масла, которые облегчают ход механизма и отводят в систему воздушного охлаждения те самые 3% потерь, которые преобразуются в тепло. Только так можно обеспечить низкий вес мультипликатора, высокий КПД и высокую износоустойчивость конструкции для длительного ресурса механизма.

И мозги пригодятся

Создатели ВЭУ непрерывно борются за повышение энергетической и экономической эффективности установок, повышая КПД компонентов (ветроколеса, мультипликатора, генератора и преобразователя), улучшая надежность конструкций и снижая их массу и цену. Борьба идет за несколько процентов (1–3) и даже за их доли. Сильнейший фактор вборьбе за энергетическую эффективность ВЭУ – система управления (СУ) и программное обеспечение (ПО). Современная СУ, снабженная ПО, максимально учитывающим особенности ветров и характеристики потребителей энергии, может дать повышение энергоотдачи на 10 и более процентов.

Свои высокотехнологические особенности имеют, разумеется, и генератор, и система электрических тормозов, и конструкция обтекателя гондолы. Так может ли подобная наукоемкая продукция производиться в России?

Как купить черенок от лопаты

В статье «Бросим надежды на ветер», опубликованной в декабрьском номере «ПМ» за 2009 год, нашим собеседником была высказана весьма категоричная точка зрения – в России ветрогенераторы мегаваттного класса делать не умеют, и если решение о создании мощных ветропарков будет у нас принято, оборудование придется покупать у грандов индустрии из Германии, Дании и США. Чтобы выслушать альтернативную точку зрения, мы пригласили в редакцию руководителей проекта «Новый ветер» Вениамина Нырковского и Андрея Кулакова. Главная задача этого проекта – интеграция отечественных научных и промышленных возможностей для производства российских моделей ВЭУ.

«Цель нашего проекта – развитие российской ветроэнергетики как самостоятельной отрасли машиностроения, – говорит Андрей Кулаков,– однако к этому выводу мы пришли не сразу. Предварительные расчеты показывают: чтобы Россия в 2020 году имела 4,5% ‘зеленой электроэнергии’, необходимо будет построить ветропарки общей мощностью 8–10 ГВт. Где взять эти 5000 ВЭУ, если машиностроительные мощности Европы, Индии и Китая загружены ‘внутренним’ заказом? Ответ очевиден. Надо научиться производить здесь, в России.

Мощности для этого есть. Да и компетенции хватает. С металлом, а ВЭУ все-таки металлическая конструкция, наши мастера работают давно и в качестве не уступают иностранцам.

Лицензия? Мы проездили практически всю Европу– от Южной Австрии до Голландии – и поняли, что купить лицензию на выгодных для нас условиях попросту не получится. Во-первых, предлагаются морально устаревшие конструкции минимум десятилетней давности, а прогресс в этой отрасли такой стремительный, что десять лет – это целая эпоха. Во-вторых, по условиям лицензии мы получим, образно выражаясь, не лопату, а черенок от лопаты. Нам ограничат рынок сбыта, и свою продукцию мы не сможем продавать нигде, кроме России. Нам навяжут производителей генераторов, мультипликаторов, лопастей, системы управления, подшипников. Именно в этой продукции ‘зашит’ основной хайтек, но в лицензию она не входит, составляя при этом более 50% цены всей ВЭУ. Нам остаются башня, корпус гондолы и ступица. За это с нас попросят не менее Є10 млн. Есть ли в этом смысл?»

Середина золотая и доступная

«Вопреки скептическому мнению о возможностях нашей науки и промышленности мы пришли к выводу, что в России современные мощные ВЭУ производить можно, – продолжает тему Вениамин Нырковский.– Единственное, что мы очевидно ‘не потянем’, – это многоступенчатый мультипликатор с его прецизионной механикой. Таких производств в нашей стране нет, а их создание потребует миллиардов долларов. Но ситуация не безвыходная.

Сейчас порядка 17% представленных на рынке ветряков работают по системе direct drive, то есть обходятся вообще без мультипликатора. У этой схемы есть один большой плюс – наличие минимума движущихся частей, что добавляет конструк-ции надежности и уменьшает потери энергии. Но есть и большой минус: генератор, вал которого вращается со скоростью ветроколеса, должен быть очень большим. Для двухмегаваттной ВЭУ, работающей с многоступенчатой коробкой передач (мультипликатором), генератор будет иметь диаметр около 1,5 м и вес около 10 т. В установке системы direct drive той же мощности его диаметр составит более 7 м, а вес– около 60 т. Кстати, Россия – одна из немногих стран, где такие гигантские генераторы делать умеют. Правда, они предназначены для ГЭС и условия их эксплуатации сильно отличаются из-за различия динамики колебания энергии. Кроме того, 60-тонный генератор весьма непросто транспортировать, особенно в труднодоступные районы, и очень сложно монтировать на башне – нужна специальная крановая техника, которую перевозить также очень сложно.

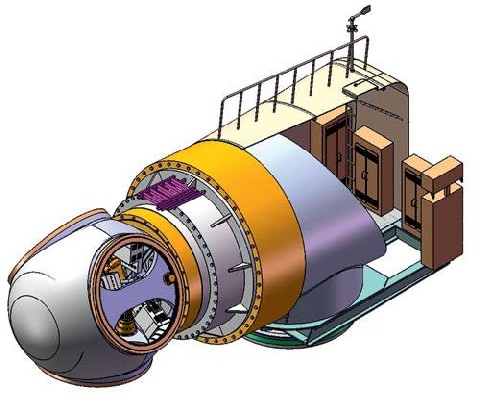

Но есть и ‘золотая середина’– среднеоборотные генераторы, работающие по системе multibrid. В этом варианте между валом ветроколеса и валом генератора ставится одноступенчатый планетарный мультипликатор, который передает на вал генератора вращение со скоростью не 1500, а 150 об/мин, при этом получается единый конструктивный моноблок ‘мультипликатор–генератор’ (ММГ). Причем среднеоборотный генератор имеет уже вполне приемлемые габариты. При той же мощности 2 МВт он будет иметь диаметр 2,5–3 м и вес порядка 30 т. Сделать такой генератор и одноступенчатую передачу к нему в России могут, и даже не на одном предприятии. Конечно, что-то придется покупать – например, оборудование и технологии, связанные с производством лопастей, но эти расходы окажутся явно меньше, чем плата за лицензию на ‘черенок от лопаты’. Остальное – гондола, ступица, башня – не представляет для нашей промышленности никаких проблем».

Ностальгия по Королеву

В подготовке проекта двухмегаваттного генератора, разработанного специалистами «Нового ветра», участвовали всего около двух десятков человек. Это доказывает, что даже такие масштабные инициативы по плечу правильно подобранной команде специалистов. «В процессе работы над проектом, – говорит Нырковский,– нам не раз говорили: ‘Вы сами не справитесь, тут нужны целые институты!’ А мы отвечаем: ‘Нет, нам нужны не институты, нам нужны отдельные специалисты, которые занимаются, скажем, в ЦАГИ аэродинамикой низких скоростей. Или проблемами механики, динамики, прочности материалов в других институтах и КБ’. Для производства ВЭУ у нас есть теоретическая основа, есть конструкция, есть потенциальная производственная база. Чего у нас нет – так это специалистов по строительству и эксплуатации ветропарков. Но мы решим этот вопрос так же просто – пригласим к себе на работу опытных инженеров из западных компаний. Наймем отдельных людей, вместо того чтобы подряжать целые корпорации. Итрансфер мозгов вместо трансфера технологий обойдется, поверьте, намного дешевле. Мне вообще кажется,– завершает свой монолог Вениамин Иванович,– что технический прогресс в России не идет не из-за отсутствия денег. Деньги вроде бы где-то ходят, но либо идут не туда, либо тратятся не на то что надо. А все от того, что организацию производственных проектов берут на себя исключительно экономисты, мыслящие на уровне корпоративного управления и биржевых котировок. При этом большие конструкторские проекты с высокой степенью интеграции мы разучились доверять тем, кто понимает суть процессов создания техники и организации ее производства. И где нам взять новых Туполевых и Королевых вместо ‘менеджеров широкого профиля’?»
